 Применение
Подходит для быстрого, надежного и безопасного крепления монтажного
Профиля Pressix U и трубопроводов к конструкциям из бетона, природного
камня с плотной структурой и в полнотелом кирпиче.
- Легкое бурение (всего от 6 до 8 мм) не требует специального
бура.
- Почти безраспорный монтаж позволяет осуществлять анкеровку
с малыми межосевыми и краевыми расстояниями.
Установка
Рекомендуется использование ударного гайковерта с соответствующим
крутящим моментом, оснащенного адаптером с удлиненной головкой для
закрепления шестигранной гайки.

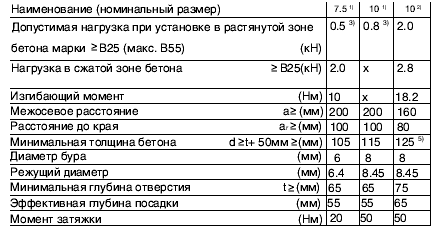

Технические данные
1) 2) смотри допуски, приведенные ниже
3) для центрического растяжения
5) требование dst+ 50 мм не предписывается
Maтериал: сталь, закаленная, гальванизированная
Международные сертификаты
1) Сертификат DlBt: Z-21.1-1503 для MMS-ST 7.5 и 10:
cертифицирован DlBt для монтажа легких верхних покрытий и подвесных
потолков в растянутой зоне бетона, а также для статического монтажа
при
постоянной нагрузке до 1 кН/м2
Категоря огнестойкости F 120 для бетона: для MMS-ST 7.5: max =
0.5 кН;
для MMS-ST 10 : Fmax = 0.8 кН
2) Сертификат DlBt: Z-21.1-1549 для MMS-ST 10:
сертифицирован DlBt для одиночных шурупов в растянутой зоне бетона.
| Наименование |
Длина
[мм] |
Метрическая
резьба |
Требуемая
насадка |
Вес
[кг] |
Упаковка/
шт. |
Артикул № |
| 7.5 x 70 |
70 |
M 8 x 14 |
SW 10 |
0.02 |
100 |
157816 |
| 7.5 x 80 |
80 |
M 8 x 14 |
SW 10 |
0.02 |
100 |
157825 |
| 7.5 x 100 |
100 |
M 8 x 14 |
SW 10 |
0.03 |
100 |
157834 |
| 7.5 x 120 |
120 |
M 8 x 14 |
SW 10 |
0.03 |
100 |
157843 |
| 7.5 x 140 |
140 |
M 8 x 14 |
SW 10 |
0.03 |
50 |
157852 |
| 7.5 x 160 |
160 |
M 8 x 14 |
SW 10 |
0.04 |
50 |
157861 |
| |
|
|
|
|
|
|
| 10 x 80 |
80 |
M10 x 10 |
SW 13 |
0.03 |
50 |
157889 |
| 10 x 100 |
100 |
M10 x 10 |
SW 13 |
0.04 |
100 |
157898 |
| 10 x 120 |
120 |
M10 x 10 |
SW 13 |
0.05 |
50 |
157904 |
