Опора WBD 41/41-45 и 41/41-45 D



41/41-45




41/41-45 D


Опора WBD 41/41-45

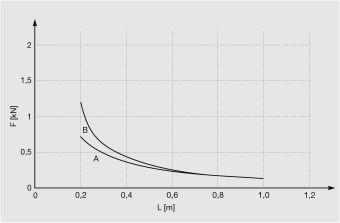

Диаграмма распределения нагрузки для профилей 41/41/2.5 или 41/45/2.5


Опора WBD 41/41-45 D

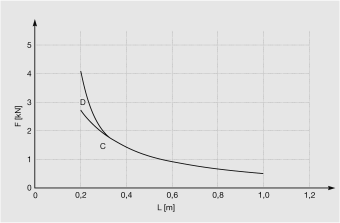

Диаграмма распределения нагрузки для профилей 41/41/2.5 D или 41/45/2.5 D



Ограничения:
σдоп. ≤ 160 N/мм2
fдоп. ≤ L/100 для L > 300 мм
fдоп. ≤ 3 мм для L = 200 ... 300 мм
Нагрузка на анкера
A = 1.5 кН
B = 2.5 кН
C = 3.5 кН
D = 6.0 кН
E = 9.0 кН
