Опора WBD ss

Применение

Опора WBD используется совместно с профилем 41 в качестве:

консольного соединения элементов, закрепленных на стенах, полах и перекрытиях;
в качестве опорной базы для различных конструкций из профилей Sikla.

Установка

Обычно достаточно двух анкеров, устанавливаемых друг напротив друга вдоль оси прилагаемой нагрузки.
Четыре анкера устанавливаются в исключительных случаях (например, монтаж высоких опорных стоек).
Момент затяжки 40 Нм.
Применяется c профилями Pressix CC 41/21 - 41/62.

Teхнические данные

Наименование	Применяемые профили	A [мм]	s [мм]	B [мм]	b [мм]	h [мм]	C [мм]
41/41-62	41/41 до 41/62	135	6	100	25	11	95

При монтаже к перекрытиям с нагрузками порядка 7.0 кН, для крепления профиля к Опоре WBD ss необходимо применять, по крайней мере, один Болт (класс 8.8) из нержавеющей стали.

Maтериал:

нержавеющая сталь А4

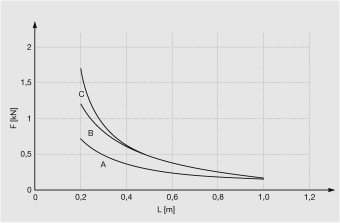

Диаграмма распределения нагрузки для настенного монтажа Профиля 41/41 при креплении опоры минимум двумя анкерами соответствующего класса:

Ограничения:
σ_доп ≤ 160 N/мм²
f_доп ≤ L/100 для L > 300 мм
f_доп ≤ 3 мм для L = 200 ... 300 мм

Нагрузка на анкер:
A = 1.5 кН
B = 2.5 кН
C = 3.5 кН
D = 6.0 кН
E = 9.0 кН

Наименование	Вес [кг]	Упаковка/ [шт.]	Артикул №
41/41-62	1.12	5	193631
